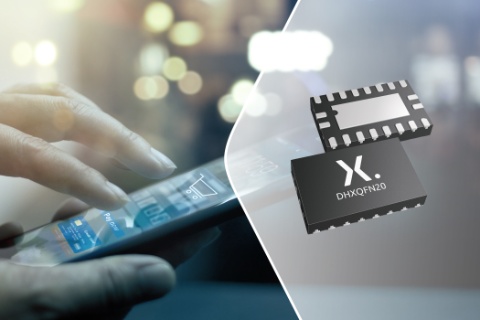

基礎半導體器件領域的專家Nexperia今日宣布推出用于標準邏輯器件的全球最小且最薄的14、16、20和24引腳封裝。例如，16引腳DHXQFN封裝比行業標準DQFN16無引腳器件小45%。新封裝不但比競爭產品管腳尺寸更小，而且還節省了25%的PCB面積。

封裝尺寸僅為2 mm x 2 mm（14 引腳）、2 mm x 2.4 mm（16引腳）、2 mm x 3.2 mm（20引腳）和2 mm x 4 mm（24引腳），0.4 mm間距的DHXQFN封裝只有0.45 mm高。器件包括：十六路反向器施密特觸發器；8位SIPO移位寄存器，帶輸出鎖存器；4位雙電源轉換收發器；八路緩沖器/線路驅動器；八路總線收發器；和8位雙電源轉換收發器。

Nexperia產品經理Ashish Jha指出：“Nexperia在開發標準邏輯器件方面擁有50多年的悠久歷史，我們期望在未來三年中成為公認的行業領導者。這些新封裝是我們帶來的創新的一個例子。在此之前，將大量邏輯功能整合到小尺寸系統中是不可思議的。然而，我們的新型DHXQFN封裝可將74HC595移位寄存器等復雜功能裝入空間敏感型應用，如智能手表、移動設備和互聯網連接的工業設備。”

此外，DHXQFN封裝的小管腳尺寸使器件能夠更靠近旁通電容。這對于膠合邏輯器件電路板空間有限的設計來說會是一個重大優勢，并且邏輯器件和電容之間的走線較短，提高了高頻應用中的性能。

有關更多信息，包括產品規范和數據手冊，請訪問https://www.nexperia.com/products/analog-logic-ics/family/DHXQFN/
